MODEL型号

DLER 03-01

DLER 1/DLER2

DLER3

DLER4

Maximum load 最大载荷(≤6m/h)

3.5t

Rated load(Ton) 额定载荷(≤6m/h)

3t

Lifting speed(m/min)起升速度

单速5.4

双速1.7/5.4

变频0.7~5.4

Lifting motor power(kw)起升电机功率

单速3

双速1.1/3

变频3

Lifting motor speed(r/min)起升电机转速

单速1440

双速430/1440

变频200~1440

Running speed (m/min)运行速度

单速11

双速3.6/11

变频1.5~12

Running motor power(kw)运行电机转速

单速1440

双速430/1440

变频200~1440

Running motor power(kw)运行电机功率

单速0.5

双速0.2/0.5

变频0.5

Motor insulation class 电机绝缘等级

F

Frequency(Hz)频率

50

Power Supply 工作电压

Ac 380V ?L1 ?L2 ?L3 〧

Control Volatage 控制电压

AC36V

NO.of Load Chain 链条回数

1

Spec.of Load Chain 链条规格

11.2x34

Working level 工作级别

M5

I-Beam(mm)工字钢底面

100-178

?

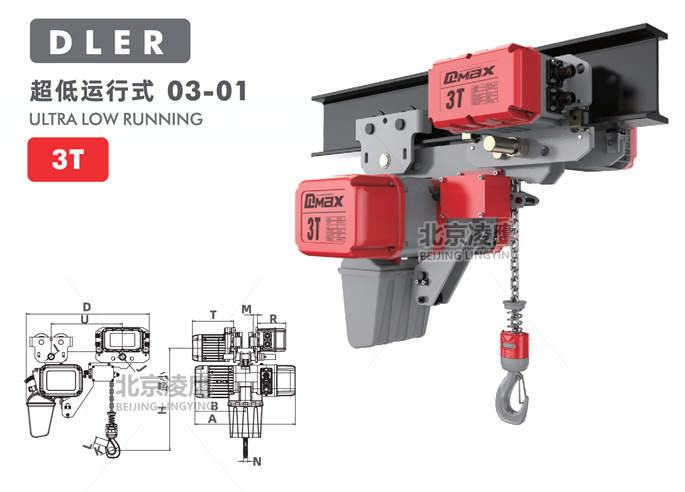

长度（mm）

H

540

A

681

B

350

D

892

U

529

I

36.5

J

43.5

M

30

N

34

K

59

L

48

T

242

R

167
