多行链葫芦常用的链条排法

编辑：凌鹰起重机械浏览：4055 添加时间：2015-04-27 08:34:03

?

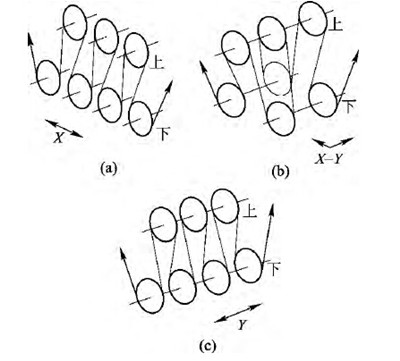

图1为多行链葫芦链条的几种常见排法:

1）游轮轴相互平行，链条无扭曲，受力良好，x方向链条有一个倾斜角度，此种排法由于葫芦空间过大较少采用;

2) X-Y 复合式排列，链条交错多扭曲严重，但焊接式钩架比较结实; 3) 同轴式结构，结构紧凑，组装方便，链条Y曲，适合链条行数较多场合.

从图1可见，不同的排列方式葫芦主机与上\下钩架的相对位置不同，从而导致多行链葫芦链条在x、y方向存在不同程度的倾斜，因此，链条采用侧移式缓冲托辊装置，更换时将支撑架整体从带式输送机下部抽出，更换托辊后整体推入即可。

这种结构形式已在天津港散货物流中心煤炭长廊带式输送机上使用，并在以后的项目中多次应用，效果良好。该装置操作简单、快捷，检修效率高，工人的劳动强度低，充分体现了以人为本的设计理念。

?
